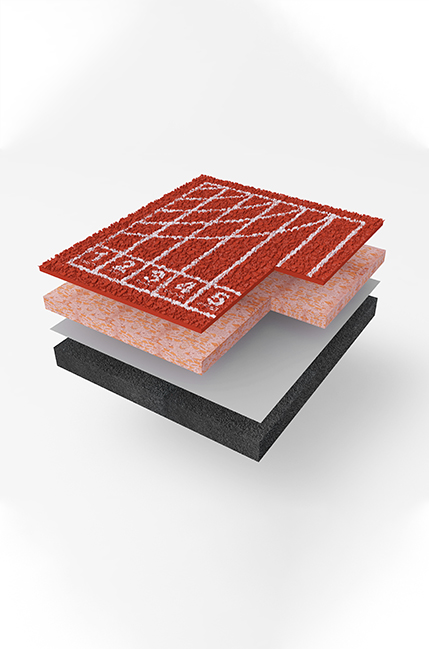

混合型塑膠跑道由底層、彈性中層、面層及劃線層組成。底層主要作用是封閉基層，增加粘結(jié)強度；按基層不同可以分為水性和油性兩類。彈性中層由雙組分無溶劑聚氨酯膠水和塑膠顆粒現(xiàn)場澆筑而成，具有良好的彈性及抗釘穿性能，全系統(tǒng)體系搭配靈活，性價比高。面層包括噴顆粒面層和自結(jié)紋面層。
具有優(yōu)異的沖擊吸收和回彈性能，卓越的防老化、抗紫外線色變性能。
有利于保護運動員和中小學生的膝蓋、腳踝、足底等易受沖擊部位；同時減少體力消耗，提升比賽成績。
采用無溶劑環(huán)保體系及無毒無害原生橡膠顆粒，環(huán)保參數(shù)優(yōu)于國家標準。
性價比高
要求35-50
檢測結(jié)果37.8
要求0.6-3.0
檢測結(jié)果1.8
要求≥47 (濕測）
檢測結(jié)果50
要求≥0.5
檢測結(jié)果1.0
要求≥40
檢測結(jié)果98
各種比賽場館、大中小學運動跑道等；也適用于其它運動及防護地面。
1、施工前小試：由于中層材料固化時間受環(huán)境溫濕度影響較大，因此，在大面積施工前，建議按照推薦用量和施工要求，做一塊 1-2 平米的樣板，觀察催干劑的用量和固化時間，固化厚度情況，熟悉材料特性，以便工人施工時達到最佳施工效果；
2、A、B 組分應嚴格按規(guī)定配比配制，避免出現(xiàn)性能缺陷或涂層不固化；
3、施工時應注意天氣的變化，氣溫高于 34℃或低于 5℃或 4 小時內(nèi)可能淋雨時不宜施工，在夏季高溫高濕時地表最高溫度不超過 50℃，避免出現(xiàn)性能缺陷、起泡現(xiàn)象或涂層不固化。
4、未用完的產(chǎn)品應及時密封待用，開封后的產(chǎn)品不宜存放超過 8h。
5、 應在通風良好的條件下施工，施工人員應做好相應的安全防護措施。
6、 施工過程中只能添加雨虹指定的輔材或助劑，嚴禁隨意加入其它助劑。如有問題，請咨詢本公司技術(shù)服務人員。
7、施工請按照東方雨虹提供的指導說明進行。為獲得更多信息，施工前請閱讀產(chǎn)品安全說明書。
